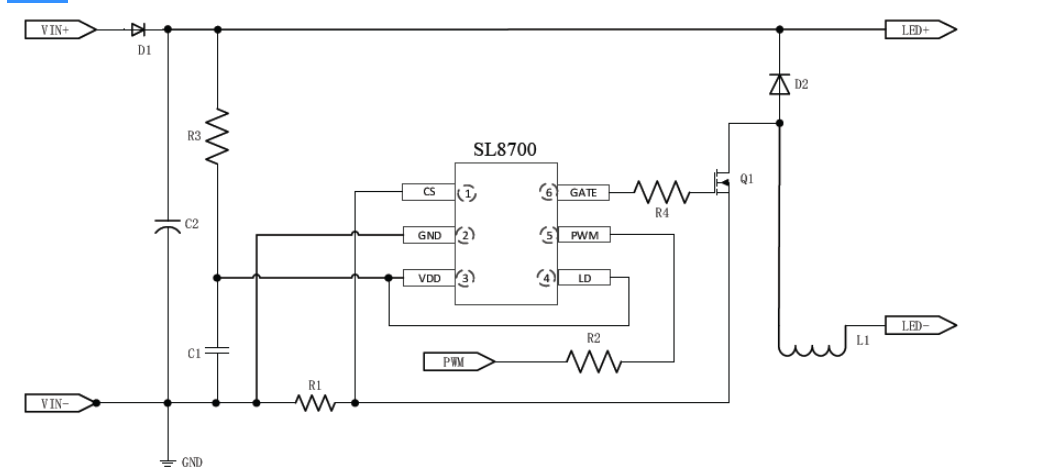

SL8700，SL8701降压恒流65536级高辉无频闪调光共阳极舞台灯RGB驱动方案

　　SL8700 是一款外围电路简单的多功能平均电流LED恒流驱动器，适用于宽电压范围的非隔离式大功率恒流LED 驱动领域。

　　芯片PWM端口支持超小占空比的PWM 调光，可响应最小60ns脉宽。PWM 端口为高电平时，芯片正常工作。为低电平时，芯片输出关闭。

　　芯片输出电流恒流精度 ≤±3％，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。

　　芯片通过对LD 端口实现模拟调光功能。LD 接0.2-1.2V 模拟调光信号输入时，系统为模拟调光模式。LD 模拟调光模式时，端口电压低于0.2V，输出关闭。也可以利用LD 的模拟调光特性，配合PWM 调光，实现软启动功能。

　　SL8701是一款外围电路简单的多功能平均电流型LED 恒流驱动器， 适用于 5-100V 电压范围的降压BUCK 大功率调光恒流LED 领域。

　　芯片 PWM 端口支持超小占空比的 PWM 调光，可响应最小60ns脉宽。PWM 端口为高电平时，芯片正常工作。为低电平芯片时，芯片输出关闭。

　　芯片输出电流恒流精度≤±3％，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电九游娱乐官网路简洁，系统更加稳定可靠。

　　芯片通过对 LD 端口实现模拟调光功能。 LD 接0.2-1.2V 模拟调光信号输入时，系统为模拟调光模式。LD 模拟调光模式时，端口电压低于0.2V，输出关闭。也可以利用 LD 的模拟调光特性，配合 PWM 调光，实现软启动功能。LD、PWM 引脚悬空时，建议与 VDD 引脚短接在一起使用。
